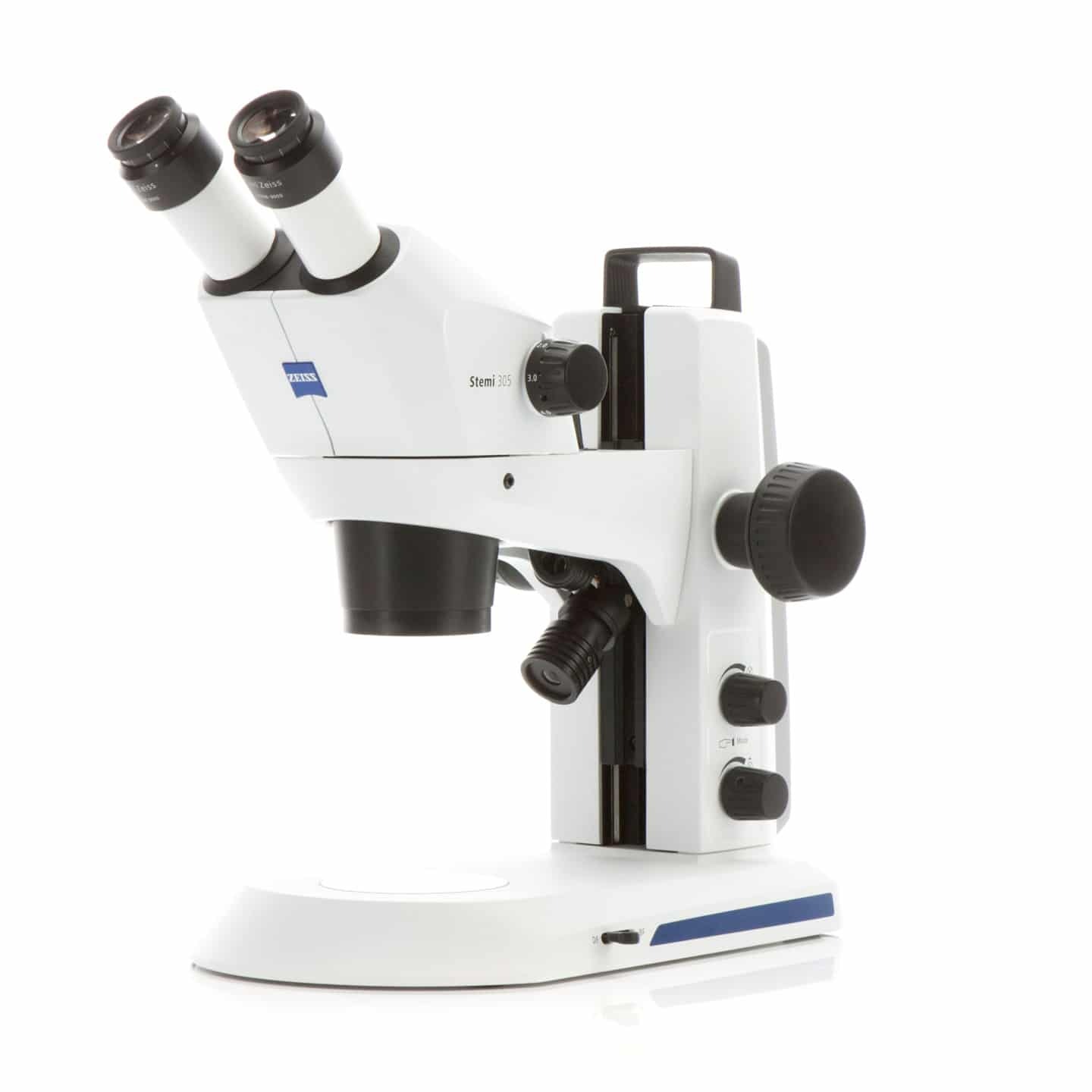

Carl Zeiss Stemi 305 — компактный стереомикроскоп с большой глубиной резкости и удобной эргономикой, рассчитанный на учебные, лабораторные и производственные задачи: от инспекции печатных плат и полимеров до геологии, энтомологии и реставрации. При всей оптической культуре Stemi 305 качество изображения в равной степени определяется правильным освещением: тип источника, геометрия падения света, спектральные характеристики и методы подавления бликов влияют на контраст, читаемость микрорельефа и цветовую точность не меньше, чем объектив и окуляры.
В этом руководстве — системный разбор подходящих типов подсветки (верхняя/нижняя), практические критерии выбора под материал и фактуру, советы по регулировке интенсивности и угла, а также рабочие комбинации источников, которые закрывают большинство реальных сценариев.
Различные типы подсветки (кольцевая, точечная, базовая) и их особенности
1) Кольцевая (ring light, LED)
- Назначение: равномерное «тене-свободное» освещение для общей инспекции; особенно удобно при больших полях зрения.
- Плюсы: отсутствие направленных теней, быстрое выявление дефектов геометрии; удобно для фото/видео.
- Минусы: на глянцевых и полированых поверхностях даёт «корону» бликов; рельеф читается слабее.
- Что важно:
- Сегментирование (4 или 8 секторов) — позволяет включать половины/квадранты, имитируя косое освещение для рельефа.
- Диффузор — смягчает блики и «шум» от микротекстуры; полезен для пластика и лакированных поверхностей.
- Поляризатор (в паре с анализатором) — подавляет зеркальные блики, улучшает цветовую верность.
2) Точечная (spot) на гибких держателях («гусинная шея») или волоконно-оптическая
- Назначение: акцент на рельефе, выявление микроцарапин, трещин, текстуры, микротрещиноватости пайки.
- Плюсы: управляемые тени → объём и контур сразу «встают»; легко уводить блик за пределы поля зрения.
- Минусы: при одном источнике возможна неравномерность поля; требует аккуратной установки.
- Что важно:
- Угол падения 15–45° к поверхности — оптимальный компромисс между контрастом рельефа и длиной тени.
- Фокусирующие насадки/шторки — точная локализация луча, меньше паразитного рассеяния.
- Две независимые «шеи» — симметричная подсветка без грубых теней; удобно быстро балансировать.
3) Базовая просветка (transmitted) в основании: светлое поле, косое, темнопольное
- Светлое поле (BF): равномерная передняя световая панель; идеальна для прозрачных/полупрозрачных объектов (биологические срезы, тонкие плёнки, минералы с малой толщиной).
- Косое/скользящее освещение: подчеркивает границы, царапины, фаски — отлично для тонких полимеров, текстиля, энтомологических объектов.
- Темнопольное (DF): свет, не попадающий напрямую в объектив, «подсвечивает» рассеиватели — видны микрочастицы, поры, включения; драматически повышает видимость мелких дефектов.
4) Специальные решения
- Купольные диффузоры (dome/bug box): «обволакивающий» мягкий свет без жёстких бликов — для сверхглянца, ювелирки, лакокрасочных покрытий.
- Линейные/полосовые LED (bar light): удобно для длинных объектов и для подсветки под конкретным азимутом.
- Коаксиальная (epi) на стерео ограниченно применима: в Stemi 305 основной эпицентр — верхний наклонный свет; коаксиальные модули встречаются как аксессуары, но чаще эффективнее точечные/сегментные решения.
Критерии выбора в зависимости от материала и структуры образца
Быстрый алгоритм оценки: материал → блеск/прозрачность → размер/толщина → цель (рельеф/цвет/дефекты) → тип подсветки.
- Матовые поверхности (печ. платы без лака, керамика, пескоструй):
- База: кольцевой LED с диффузором для равномерности.
- Для рельефа дорожек/пайки: добавить одну точку под 25–35° (иногда вторую с противоположной стороны).
- Глянцевые/полированные металлы, лаки, шлифы:
- База: сегментное кольцо + поляризация (поляризатор + анализатор).
- Акценты: две точки на 15–25° и 35–45°; уводим прямой блик за поле, читаем микроцарапины.
- Прозрачные/полупрозрачные (плёнки, биоматериал, тонкие минералы):
- База: просвет BF; дефекты/включения — темнопольное; границы/складки — косое.
- Сверху можно добавить мягкое кольцо с диффузором, чтобы убрать «чёрные тени».
- Текстиль, бумага, композиты с выраженной фактурой:
- База: две точки 20–30° для выразительного рельефа.
- Для справедливого цвета — CRI ≥90, CCT 5000–6500 K; при желании кольцо на малой мощности.
- Ювелирка, пластики с высоким блеском, лакокрасочные покрытия:
- Купольный диффузор или сильно диффузное кольцо; при необходимости — поляризация.
- Для «чтения» насечек — кратковременно подключить точку под острым углом.
- Энтомология, ботаника (объёмные, сложный микрорельеф):
- Сегментное кольцо (переключаем квадранты для моделирования объёма) + одна точка под 30–40°.
- Для прозрачных крыльев — просвет косой/темнополь.
Спектральные и электрофотометрические параметры, которые полезно учитывать:
- CRI ≥90 — корректная цветопередача для документирования.
- CCT 5000–6500 K — нейтрально-дневное; удобно сводить баланс белого в камере.
- Диммирование без мерцания (ШИМ на высокой частоте или токовое) — отсутствие «полос» на видео и чёткость при коротких выдержках.
- Длина рабочей дистанции Stemi 305 (порядка 100–110 мм с 1× объективом) диктует геометрию: кольцо с внутренним диаметром 60–66 мм удобно, если позволяет высота и не даёт виньетирования.
Где купить и как упростить подбор: если вы хотите получить готовый, согласованный комплект (микроскоп + оптимальные источники для ваших материалов), купить данный микроскоп можно в компании «Микроптика»: специалисты подберут кольцевую/точечную/просветную подсветку под ваши задачи, сразу настроят поляризационные насадки и диффузоры, чтобы минимизировать блики и добиться стабильной цветопередачи.
Советы по регулировке интенсивности и угла падения света
1) Интенсивность
- Начинайте с минимально достаточной: лучше +20–40% экспозиции камеры, чем избыточная мощность, вызывающая бликовую «засветку».
- Держите гистограмму в 60–80% шкалы без клиппинга; на глянце — запас по светам.
- При комбинировании источников задайте «роль» каждому: кольцо — фон 10–30%, точка — акцент 30–70%.
2) Угол и азимут
- 15–25° — максимум мелких царапин и шагрени, риск яркого блика;
- 25–35° — универсально для объёма и читаемости формы;
- 35–45° — мягче, полезно для пластика и органики.
- Поворачивайте образец и меняйте азимут: иногда достаточно сместить точку на 30–60°, чтобы блик ушёл и проявился нужный контур.
3) Дистанция и пятно
- Ближе — ярче и жёстче тень; дальше — мягче и равномернее.
- Используйте насадки-рассеивающие колпаки на точечном свете для «съёма» жёсткости без потери направления.
4) Поляризация и диффузия
- Крест-поляризация (поляризатор на источнике + анализатор перед объективом) сильно снижает зеркальные блики на металлах и лаках.
- Диффузор/купол — ключ к равномерности на блестящих и сложнопрофильных деталях.
5) Настройки камеры в связке со светом
- Низкое gain (ради SNR), достаточная выдержка, фиксированный баланс белого для сравнимости серий.
- Избегайте очень коротких выдержек с мерцающими источниками — получите полосы/шум.
Сочетание разных источников освещения для максимальной детализации
Ни один источник не универсален. Максимальный эффект дают сочетания, где один свет отвечает за однородность, другой — за рельеф, третий — за диагностику дефектов в прозрачной толщине.
- PCB/микроэлектроника (матовые/полублестящие участки):
- Кольцевой LED 20–30% (ровный фон) + две точки 25° и 40° с противоположных сторон.
- Для лака/конформного покрытия — добавить поляризаторы.
- Полированные металлы/штампы/лезвия:
- Сегментное кольцо (включён 1–2 квадранта) + точка 20–25° (акцент) + анализатор (поляризация).
- Если нужно «снять» блики полностью — купол и съёмка с мягким рельефом.
- Ювелирные изделия/глянец:
- Купол (база) + точка под малым углом кратковременно для выявления насечек/царапин.
- Тонкие прозрачные плёнки/биоматериалы:
- Просвет темнопольный для частиц/включений + сверху мягкое кольцо 10–15% для выравнивания тонов.
- Текстиль/бумага/композиты:
- Две точки 25–35° (рельеф) + кольцо 10–20% (заполнение теней).
- Геология/минералы с фактурой:
- Сегментное кольцо (поворот квадрантов для подчёркивания граней) + точка 30–40°; при шлирах/включениях — темнопольная просветка.
Рабочие чек-листы:
- Перед началом:
- Протереть объектив/окуляр, проверить плотность посадки светильников.
- Свести баланс белого под текущую CCT.
- Настроить высоту/центр кольца, чтобы исключить виньетирование.
- В процессе:
- Контролировать гистограмму, избегать клиппинга.
- Менять азимут точек, прежде чем поднимать мощность.
- Делать «контрольный дубль» кадра с альтернативной геометрией света для сложных поверхностей.
- После:
- Фиксировать параметры (тип света, угол, мощность, диффузор/поляризация) в карточке образца — это экономит часы при повторных съёмках.
Правильно подобранная и настроенная подсветка превращает Zeiss Stemi 305 в «универсальный детектор» микрорельефа и дефектов: кольцевой LED для равномерности, точечные источники — для объёма и контуров, просветная база — для прозрачных структур. Добавьте высокое CRI, грамотную поляризацию, управляемую диффузию и работайте углом/азимутом — и вы стабильно получаете контрастные, воспроизводимые изображения, готовые к документированию и измерениям.
